แนะนำ Domini Digital Oscilloscope ซึ่งเป็นซอฟต์แวร์การจัดการอเนกประสงค์ที่ออกแบบมาเพื่อปรับปรุงการวิเคราะห์และการทดลองทางอิเล็กทรอนิกส์ของคุณ อุปกรณ์นี้เหมาะสำหรับนักเรียนผู้ที่ชื่นชอบวิทยุสมัครเล่นโดยใช้ Arduino นักวิจัยเชิงทดลองและวิศวกรอิเล็กทรอนิกส์มืออาชีพที่ต้องการเจาะลึกลงไปในโครงการของพวกเขา

คุณสมบัติของ Domini Digital Oscilloscope

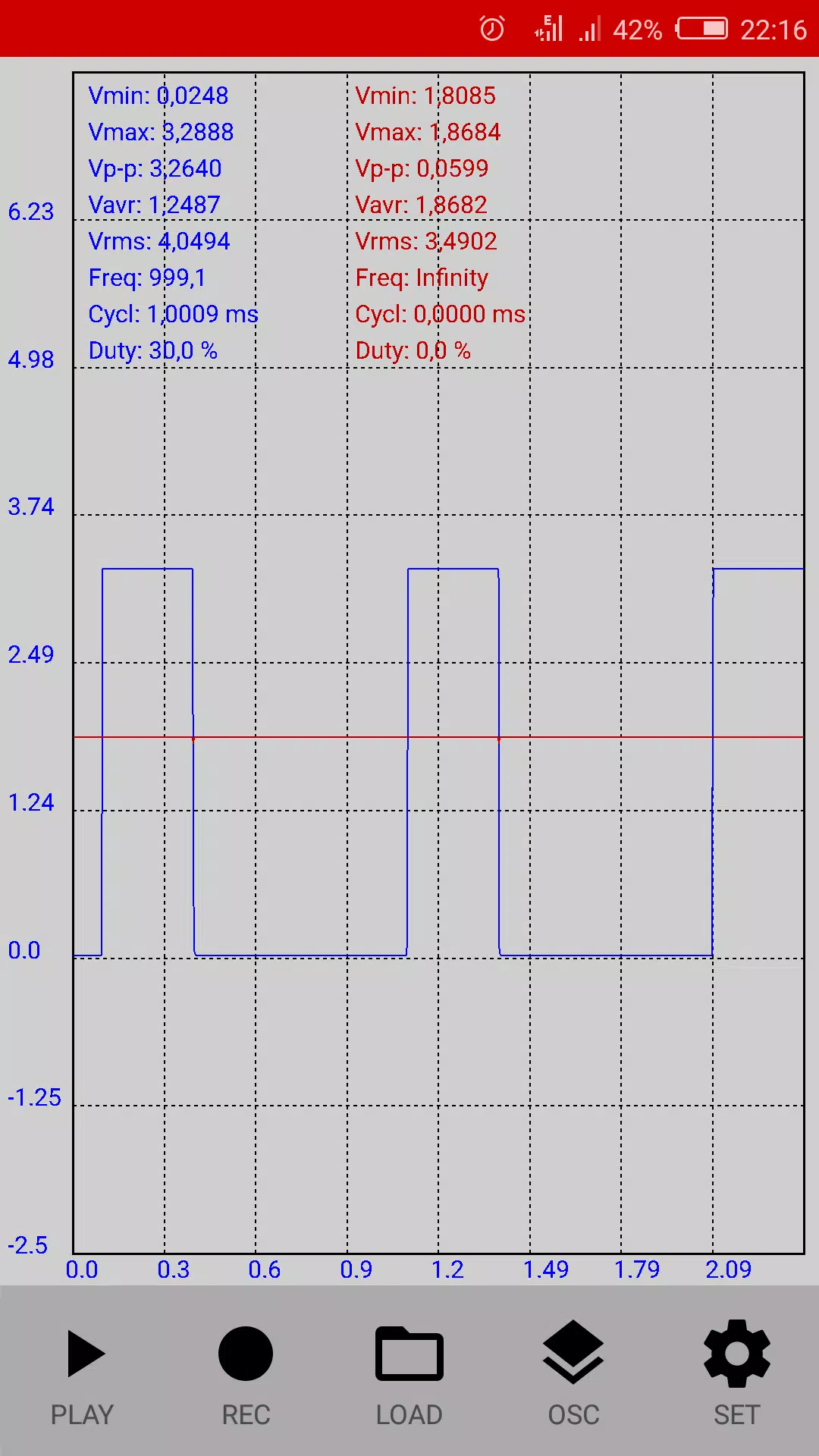

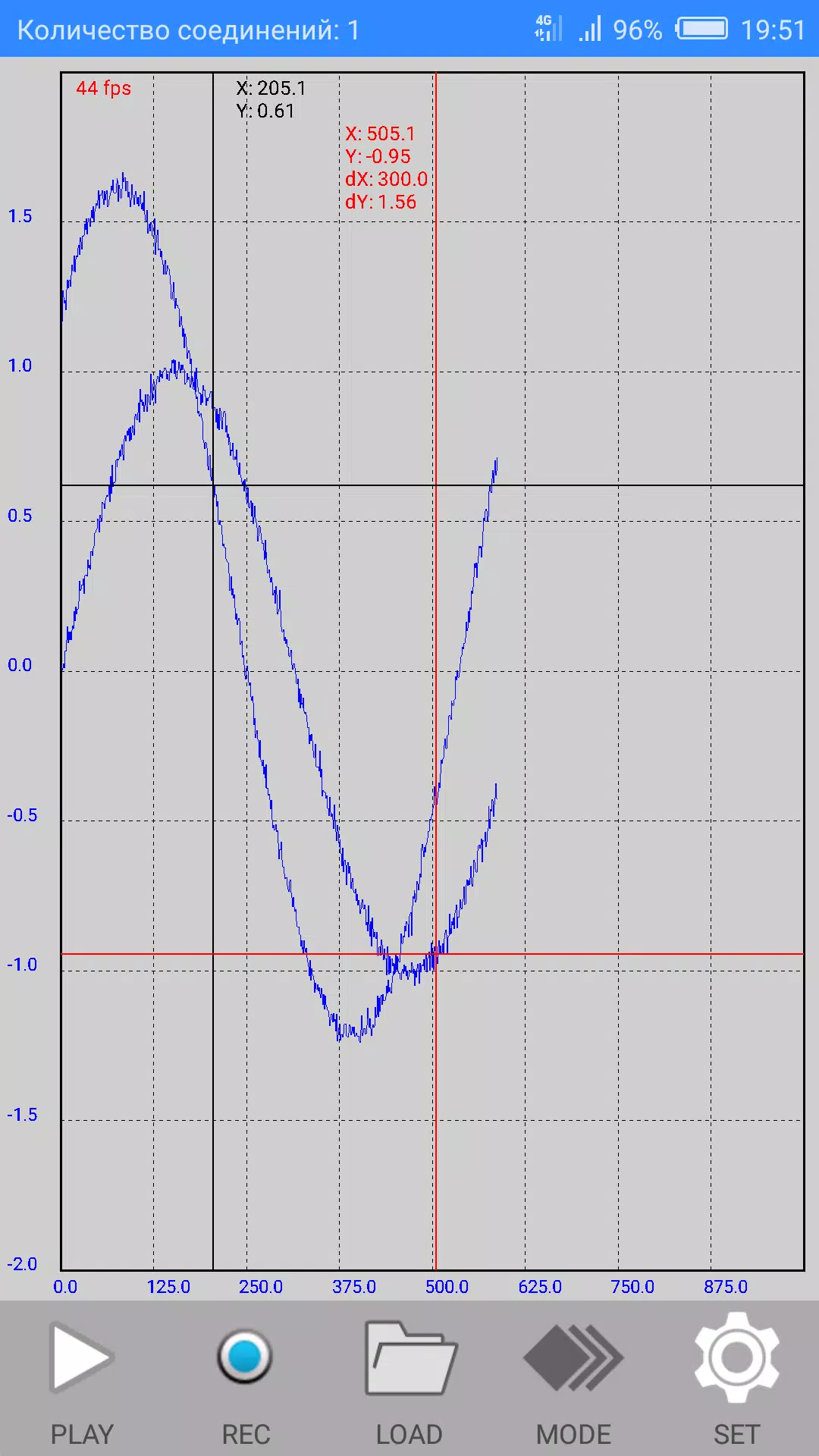

• 6 ช่องทางการวัด: ประกอบด้วย 4 ช่องทางอะนาล็อกและ 2 ช่องทางดิจิตอลช่วยให้การวิเคราะห์สัญญาณที่ครอบคลุม
• 4 โหมดการวัด: เลือกจากโหมดเดี่ยว, ปกติ (สแตนด์บาย), อัตโนมัติและโหมดบันทึกเพื่อให้เหมาะกับความต้องการการทดสอบของคุณ
• เหตุการณ์ทริกเกอร์: จับข้อมูลจากการเริ่มต้นไปจนถึงการเสร็จสิ้นเหตุการณ์เพื่อการวิเคราะห์ที่แม่นยำ
• การวิเคราะห์ฟูริเยร์แบบเรียลไทม์: ดำเนินการวิเคราะห์ความถี่ได้ทันทีด้วยการแปลงฟูริเยร์แบบเรียลไทม์
• ความจุหน่วยความจำ: เก็บการวัดรูปคลื่นได้สูงสุด 13,200 แบบขยายได้ถึง 26,400 สำหรับฟังก์ชั่นเครื่องวิเคราะห์ตรรกะ
• การวัดความเร็วสูง: ช่องทางอะนาล็อกมีการวัด 5,000 ถึง 1,000,000 ต่อวินาทีในขณะที่ช่องทางดิจิตอลมีตั้งแต่ 5,000 ถึง 12 ล้านการวัดต่อวินาที
• การจัดหาแรงดันไฟฟ้า: มีตัวเลือก +3.3V และ +5V สำหรับการเปิดการทดลองของคุณ
• การสอบเทียบโพรบ: ปรับเทียบและตั้งค่าหน่วยสำหรับโพรบออสซิลโลสโคปของคุณได้อย่างง่ายดาย
• ความเข้ากันได้ของโพรบ: ทำงานได้อย่างราบรื่นกับโพรบออสซิลโลสโคปมาตรฐาน X1 และ X10
• ช่วงการวัดแรงดันไฟฟ้า: วัดแรงดันไฟฟ้าจาก± 5V ถึง 0 ÷ 10V (ขยายได้ถึง± 15V ถึง 0 ÷ 30V พร้อมโพรบ x1)
• ความละเอียด ADC: ความละเอียด 10 บิตทำให้มั่นใจได้ว่าการเก็บข้อมูลที่แม่นยำ
• อินพุต/เอาต์พุต PWM: 4 อินพุต/เอาต์พุตดิจิตอลสำหรับการจัดการสัญญาณ PWM
• อินเทอร์เฟซดิจิตอล: รองรับ SPI, I2C, UART และ 1 สายสำหรับการสื่อสารดิจิตอลอเนกประสงค์

แอปพลิเคชันของ Domini Digital Oscilloscope

• การวิเคราะห์สัญญาณ: วิเคราะห์สัญญาณแบบอะนาล็อกและดิจิตอลสำหรับการประเมินระหว่างกาล
• การวิเคราะห์ความถี่: ใช้การแปลงฟูริเยร์อย่างรวดเร็วสำหรับการศึกษาสัญญาณความถี่โดยละเอียด
• การควบคุมอุปกรณ์ภายนอก: จัดการอุปกรณ์ภายนอกผ่านพอร์ต I/O 4 พอร์ต
• การสร้างสัญญาณ PWM: สร้างสัญญาณ PWM ตั้งแต่ 3Hz ถึง 10MHz
• การทดสอบ IC: ทดสอบวงจรรวมกับอินเทอร์เฟซดิจิตอลเช่น SPI, I2C, UART และ 1 สาย
• แหล่งที่มาของแรงดันไฟฟ้า: ใช้เป็นแหล่งแรงดันไฟฟ้าที่เสถียรที่ +3.3V และ +5V โดยมีความจุปัจจุบันสูงถึง 30mA
• การเก็บข้อมูล: เชื่อมต่อเซ็นเซอร์ต่าง ๆ เช่นอุณหภูมิความชื้นและการฉายรังสีสำหรับการรวบรวมข้อมูลที่ครอบคลุม
• การตรวจจับความต้านทานสูง: ตรวจจับสถานะความต้านทานสูงที่พอร์ตอินพุต/เอาต์พุต (z-state)

Domini Digital Oscilloscope เป็นเครื่องมือที่ทรงพลังที่นำความสามารถในการวัดและการวิเคราะห์ขั้นสูงมาสู่ปลายนิ้วของคุณทำให้เป็นองค์ประกอบสำคัญสำหรับผู้ที่ชื่นชอบอุปกรณ์อิเล็กทรอนิกส์หรือมืออาชีพ
